产品系列号 : 产品编码 : QS9L 产品简介 :

QS系列大电流连接器是一类专为高功率电力传输设计的快速连接 / 断开式连接器，以其防打火特性、高电流承载能力、耐高温、低接触电阻等优势，广泛应用于新能源、航空模型、工业设备等领域。这类连接器通常采用公母配对设计，操作简便，能快速实现电源连接与断开，同时保障用电安全。

产品详细信息

产品特性

  • 内置防打火电阻与特殊接触结构，抑制插拔瞬间电弧产生，避免电路损伤和安全隐患，保障带电操作（应急场景）安全性。
  • 接触端子采用黄铜镀金材质，接触电阻≤500mΩ，导电性能优异，电力损耗低，适配长期大电流稳定传输。
  • 外壳选用 PA66 + 玻纤材质，UL94 V0 阻燃等级，工作温度范围 - 20℃至 + 120℃，抗老化、机械强度高，适配恶劣工况。
  • 额定电压DC 500V，绝缘阻抗高，防漏电性能优异，且符合 RoHS 环保标准，绿色安全。
  • 涵盖 15A-300A + 额定电流区间，适配 4AWG-28AWG 不同线规，可匹配新能源、工业、无人机等多场景需求
  • 公母插头极性标识清晰，防误插；人体工学纹理设计，插拔稳固省力；部分型号带防尘安全盖，保护端子免受侵蚀。

产品属性

额定电流 160A
瞬时电流 220A
额定电压 500V DC
接触阻抗 0.32mΩ
绝缘阻抗 500mΩ Min
工作温度 -20°C~120°C
阻燃等级 UL94-V0

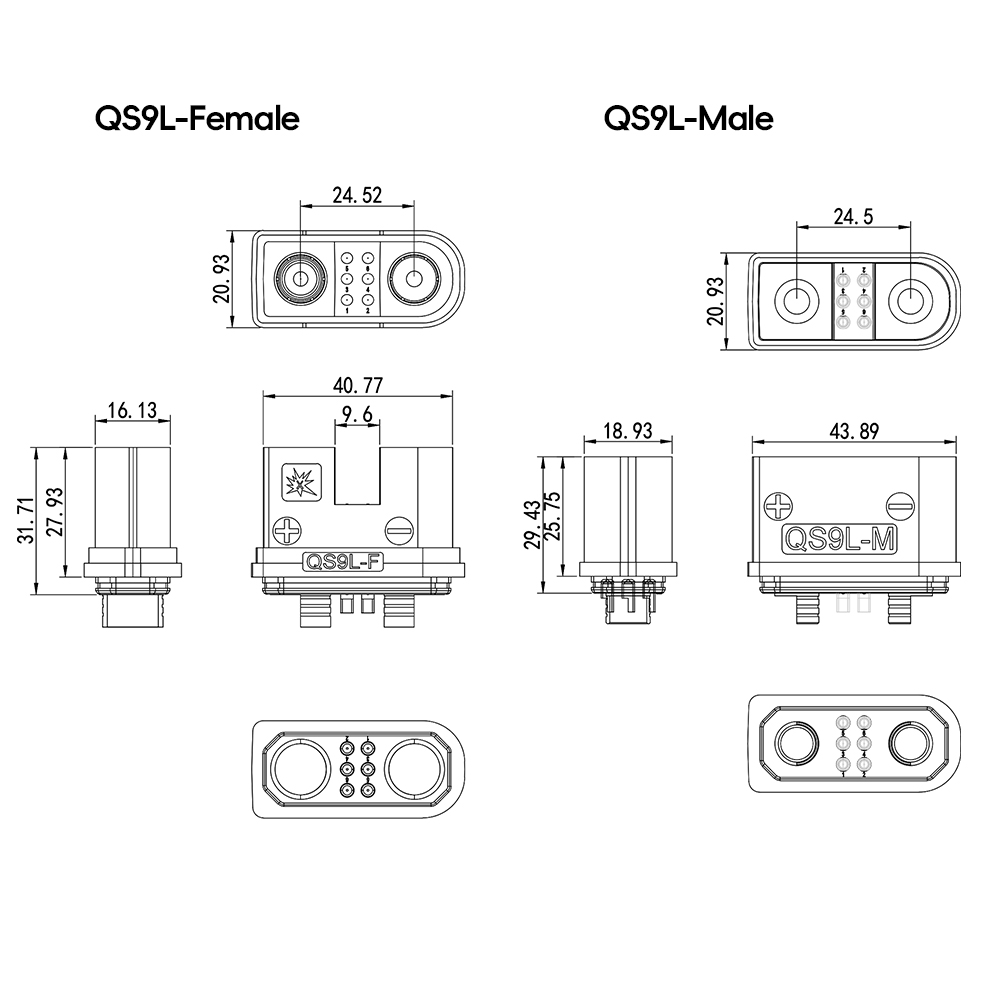

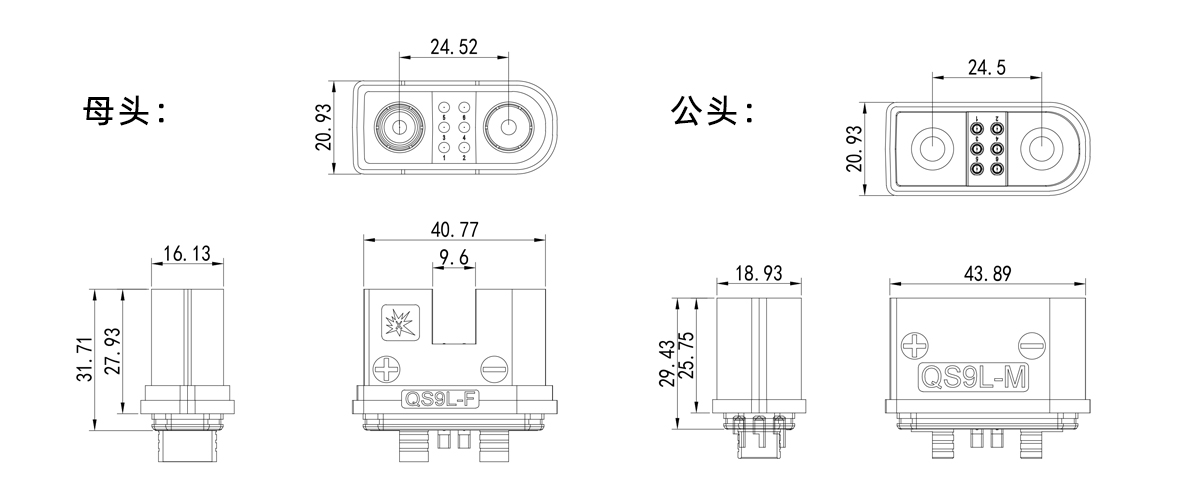

产品图纸
